ASH0421

一體成型電感

磁屏蔽結構，抗電磁干擾性能強。

一體成型復合材料壓鑄極低損耗

高效率，應用頻率寬、超低蜂鳴噪音

溫度上升電流和飽和電流受環境的影響較小

工作溫度: -55℃ ~165℃ .

安裝形式為表面貼裝

主要應用于車燈、智能駕駛系統、5G基站等高要求領域。

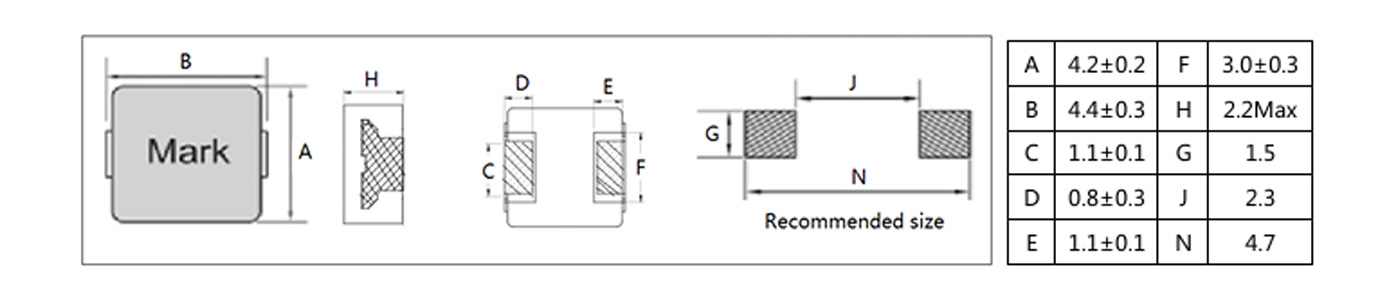

外觀尺寸Outline dimension

外觀尺寸參數Appearance size / 單位：mm

◆ 尺寸參數詳情見上方圖片標注：

電氣特性Electrical characteristics / 單位：mm

型號/NO

L/uH

DCR（mΩ）

Irms

(Amperes)

Isat

(Amperes)

PDF

ASH0421-R47M

0.47

7.05

10.3

ASH0421-R68M

0.68

9.65

8.9

9.8

ASH0421-1R0M

1.00

12.25

8.3

8.1

ASH0421-1R5M

1.50

16.84

7.2

6.3

ASH0421-2R2M

2.2

21.52

5.6

5.5

ASH0421-3R3M

3.3

37.1

4.7

4.2

ASH0421-4R7M

4.7

57.7

3.7

3.8

ASH0421-5R6M

5.6

3.3

3.1

ASH0421-6R8M

6.8

2.9

ASH0421-8R2M

8.2

105

2.6

ASH0421-100M

10.0

120

2.5

注釋

■ K表示電感值的公差為±10%，M表示電感值的公差為±20%

■ K said inductance tolerance is ±10%, M said inductance tolerance is ± 20%

■ 所有數據基于環境溫度25℃條件下測試

■ All data is based on testing at an ambient temperature of 25 ℃

■ 本頁面未能錄入全部或最新的數據，請您在訂購前向本公司咨詢精準參數及樣品。

■ We were unable to input all or the latest data on this page. Please consult our company for accurate parameters and samples before placing an order

提醒

■ 保存條件：溫度 5～40°C，相對濕度小于等于 70%。

■ Storage conditions: Temperature between 5-40 ° C, relative humidity less than or equal to 70%.

■ 產品儲存期不建議超過 12 個月

■ The storage period of the product is not recommended to exceed 12 months
