DLQ2918

超級大電流電感

組合設計，立式堅固的結構

較大電感值，耐極大電流

扁平線繞組，實現低直流電阻

低磁損耗，低 ERS，小寄生電容

溫度上升電流和飽和電流受環境的影響較小

工作溫度: -40℃ ~125℃ .

主要應用于大電流的工作環境，如充電樁、工業控制等

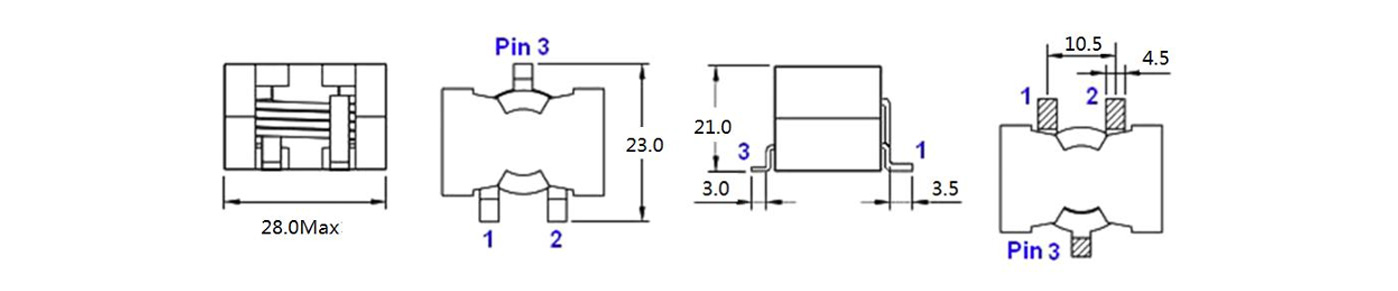

外觀尺寸Outline dimension

外觀參數Exterior size / 單位：mm

◆ 尺寸參數詳情見上方圖片標注：

電氣特性Electrical / 單位：mm

型號/NO

L（0A）

DCR（mΩ）

Irms

(Amperes)

Isat

(Amperes)

PDF

DLQ2918-2R7M

2.7

1.7

170

DLQ2918-3R9N

3.9

1.8

150

DLQ2918-4R7M

4.7

1.9

120

DLQ2918-6R2M

6.2

2.1

110

DLQ2918-7R5M

7.5

2.3

100

DLQ2918-100M

10.0

2.5

DLQ2918-120M

12.0

2.6

DLQ2918-220M

22.0

2.8

注釋

■ K表示電感值的公差為±10%，M表示電感值的公差為±20%

■ K said inductance tolerance is ±10%, M said inductance tolerance is ± 20%

■ 所有數據基于環境溫度25℃條件下測試

■ All data is based on testing at an ambient temperature of 25 ℃

■ 本頁面未能錄入全部或最新的數據，請您在訂購前向本公司咨詢精準參數及樣品。

■ We were unable to input all or the latest data on this page. Please consult our company for accurate parameters and samples before placing an order

■ 測試條件：100KHZ/0.1V

■ Test conditions: 100KHZ/0.1V

提醒

■ 保存條件：溫度 5～40°C，相對濕度小于等于 70%。

■ Storage conditions: Temperature between 5-40 ° C, relative humidity less than or equal to 70%.

■ 產品儲存期不建議超過 12 個月

■ The storage period of the product is not recommended to exceed 12 months
